ブロック共重合体が形成するミクロ相分離中のカーボンナノチューブ（CNT）の分散構造のシミュレーションを実施しました。

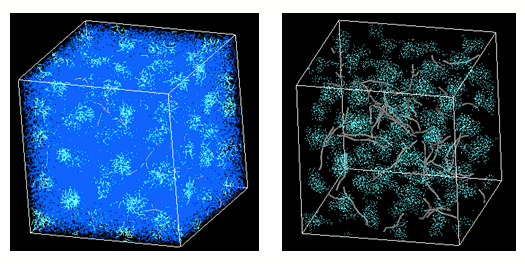

文献(1)を参考に、Cognacに含まれるDPDを用いた計算を実施しました（Fig.1）。
CNTは青色の成分を好み、かつ水色の成分を嫌うように設定されており、アングルポテンシャルにより剛直性が付与されています。

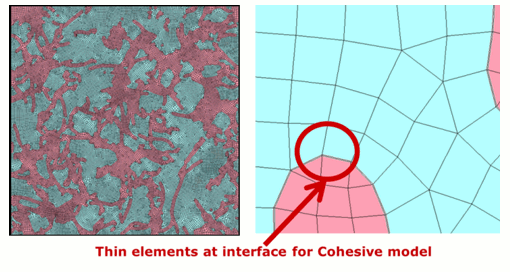

その後、DPDの結果（2D）をメッシュデータに変換しました（Fig.2）。
CNTとポリマーの界面には薄い要素を設定し、FEM計算で界面用のパラメータを設定できるようにしてあります。

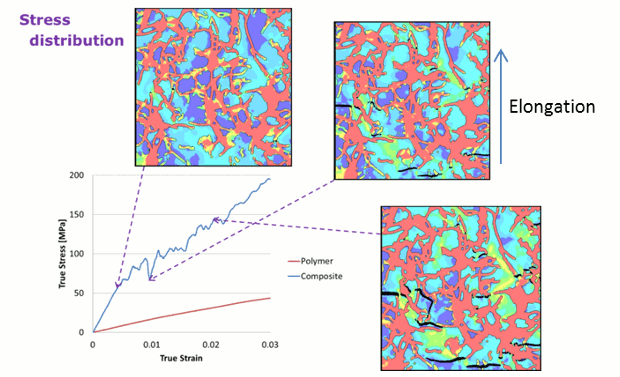

作成したメッシュに対して、LS-DYNAを用いた一軸伸長の非線形構造解析を実施しました（Fig3）。
界面部分で剥離が発生した後、ポリマー領域に伝搬し、系全体での応力−ひずみ特性に影響を及ぼしている様子を捉えています。
