分子動力学法を用いて熱硬化性樹脂の架橋構造を扱う場合、簡易的な化学反応モデルを適用して複雑な三次元ネットワーク構造を構築していくことが考えられますが、反応過程に伴い分子量が次第に大きるため、系全体の構造が緩和するのに長時間計算が必要となります。

　そこで、粗視化分子動力学法を用いて、反応過程による架橋構造を生成し、十分に緩和した状態を得た後に全原子モデルにリバースマッピングする手法が報告されています[1]。

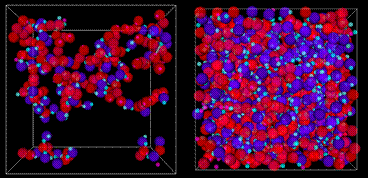

　リバースマッピングするための粗視化モデルを作成するためには、分子の化学的性質を反映したポテンシャルパラメータを求める必要があります。ここではJ-OCTAのCOGNACモデラーを用いてエポキシモノマーと硬化剤の反応前及び反応後の粗視化ポテンシャルを決定し、粗視化分子動力学法を用いて反応計算を実施し、エポキシ樹脂の架橋構造を作成しました（図1）。

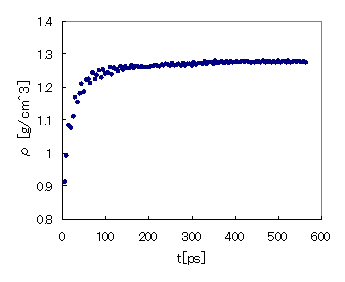

　図2のように、反応前のモノマーと硬化剤の混合系の密度は0.91[g/cm3]ですが、反応後には1.28[g/cm3]と大きくなることなどが確認できました。

　現在、この後全原子モデルへのリバースマッピングを簡便に行うための手法を構築中です。
