水とオクタン間の界面張力をDPDを用いて計算しました。オクタンはDPD粒子３個で表現し、水は1DPD粒子で表現しました。各粒子の体積は水分子3個分としたため、基準体積V_beadは54.3[cm^3/mol]となり、系の数密度（ρ=3）から基準長さRcは6.46[Å]となります。

  各球に与える斥力パラメータaは全原子モデルのMD計算から求めた溶解度パラメータδ(表1)から以下の式をもちいて算出し、水/オクタン粒子間はa_ij=120.1としました。なお同種粒子間はa_ii=25としました。

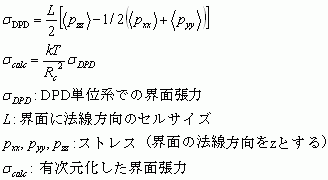

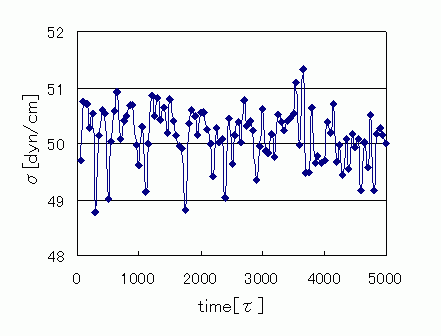

  図1にDPD粒子による水/オクタン界面のモデルを示します。DPD粒子は水分子が3000個、オクタン分子は1000個とし、界面を形成するように配置後「COGNAC」により計算を行いました。緩和後も界面は維持されており、各方向のストレス値から界面張力を以下の式により算出しました。なお基準長さを用いて界面張力の有次元化を行っています。以上の計算により、水/オクタン間の界面張力は50.1[dyn/cm]と評価されました。実験値の51.7[dyn/cm]^[1]と比較して良好な結果といえます。

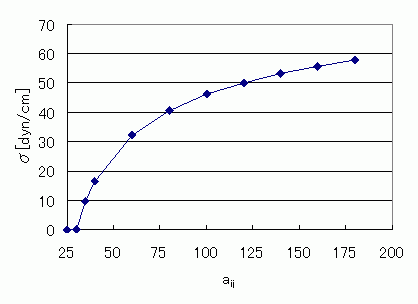

  なお図3に、このモデルにおける界面張力のa_ij依存性を示します。a_ij>30において二相に分離し、a_ijの増加とともに界面張力が増加することがわかります。
